产品展示

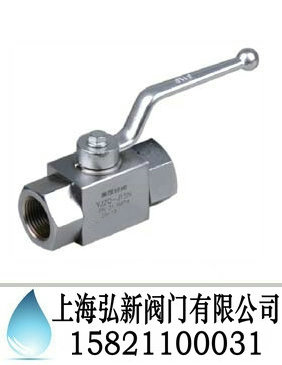

高压球芯截止阀

点击浏览大图收藏此产品

公司名称：
更新时间：
所在地：
生产地址：
浏览次数：

上海弘新阀门有限公司
2012-10-18 17:31:57
上海市
48

【简单介绍】

高压球芯截止阀
型号：QJH系列
口径：DN06-80
压力：1.0-50MPa
连接形式：螺纹、法兰
结构形式：直通式
密封结构：软密封、硬密封
可选驱动：手动、气动、电动
材质可选：铸钢、不锈钢
上海弘新阀门有限公司

【详细说明】

高压球芯截止阀
高压球芯截止阀
QJH系列
$@*【】*9$-【QJH系列】|-|【】|-|上海弘新阀门有限公司

　上海弘新阀门有限公司

型号：QJH系列

口径：DN06-80

压力：1.0-50MPa

连接形式：螺纹、法兰

结构形式：直通式

密封结构：软密封、硬密封

可选驱动：手动、气动、电动

材质可选：铸钢、不锈钢

上海弘新阀门有限公司

电话：

传真：

手机：

邮箱：hongxinfamen@126.com

网址：http://www.51yjzq.com

地 址：上海松江工业区南乐路

弘新生产的，驱动方式可选用手动、气动、电动，连接方式可选用螺纹、法兰，结构形式可选用直通式，密封结构可选用软密封、硬密封，压力范围PN1.0-50MPa，公称通径为DN06-80mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司。销售

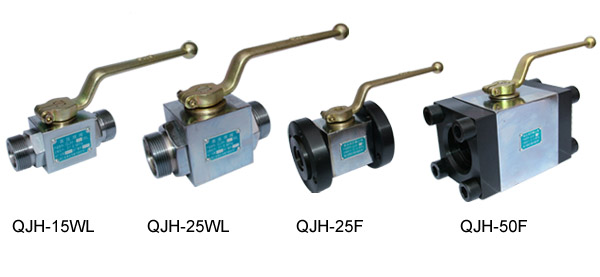

QJH高压截止阀

QJH系列图形符号

QJH高压截止阀

QJH系列型号说明

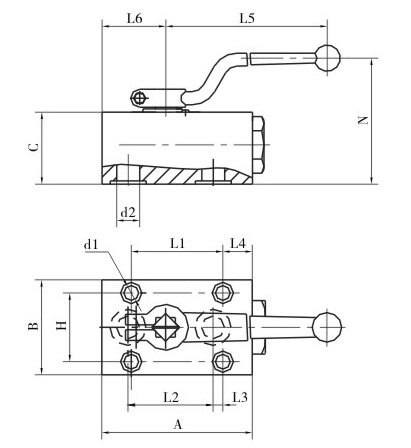

QJH系列外形尺寸

QJH高压截止阀

型号	A	B	C	L1	L2	L3	L4	L5	L6	H	N	d1	d2
QJH-10B	80	54	42	60	45	11	13	105	33	38	62	Ф8.5	Ф9
QJH-15B	92	58	44	56	52	6	18	147	39	42	77	Ф8.5	Ф14
QJH-20B	108	70	52	70	60	8.5	21.5	185	45	50	90	Ф11	Ф18
QJH-25B	125	75	60	80	72	11	20	185	54.5	55	99	Ф11	Ф24
QJH-32B	152	98	71	120	90	19	16	240	69.5	75	111	Ф13	Ф30
QJH-40B	185	120	93	150	110	23	20	240	80	90	129	Ф17	Ф38

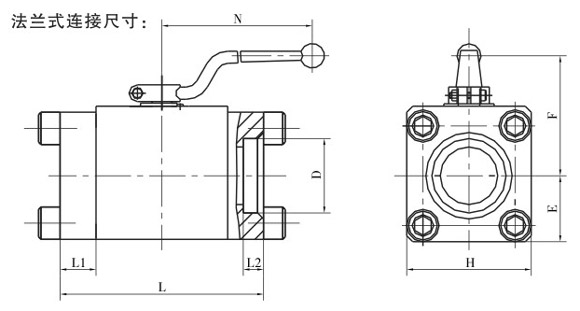

型号

D

L

L1

L2

H

F
E

N

QJH-50F1

Ф62

170

30

17

104

118

55

240

QJH-65F1

Ф77

220

45

22

126

132

67

—

QJH-80F1

Ф91

240

45

25

139

142

75

—

QJH高压截止阀

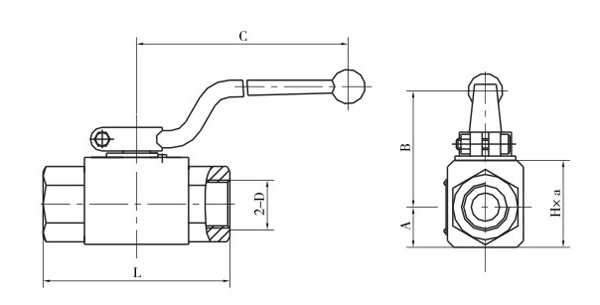

QJH系列内螺纹连接尺寸：

型号	A	B	C	L	H×a	2-D
QJH-06NL	13.5	27	105	67	33×26	M16×1.5
QJH-10NL	16	40	105	76	36×32	M18×1.5
QJH-15NL	19	45	147	88	45×38	M27×2
QJH-20NL	25	46	185	100	55×48	M33×2
QJH-25NL	28.5	59	185	116	64×57	M42×2
QJH-32NL	37.5	74	240	130	84×75	M48×2
QJH-40NL	42.5	88	240	140	95×85	M60×2

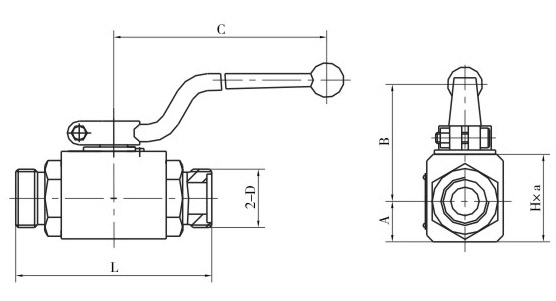

QJH系列外螺纹连接尺寸：

型号

A

B

C

L

H×a

2-D

QJH-06WL

13.5

27

105

71

33×26

M16×1.5

QJH-10WL

16

40

105

86

36×32

M22×1.5

QJH-1WNL

19

45

147

96

45×38

M30×1.5

QJH-20WL

25

46

185

112

55×48

M36×2

QJH-25WL

28.5

59

185

122

64×57

M42×2

QJH-32WL

37.5

74

240

145

84×75

M52×2

QJH-40WL

42.5

88

240

163

95×85

M60×2

QJH高压截止阀

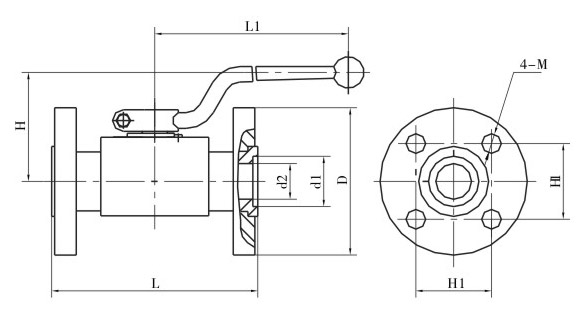

QJH系列法兰式连接尺寸：

型号	L	L1	H	H1	D	d1	d2	M
QJH-10F	103	105	44	36	Ф68	Ф22	Ф10	M10
QJH-15F	113	147	46	40	Ф75	Ф24	Ф15	M10
QJH-20F	117	185	48	42	Ф78	Ф30	Ф20	M10
QJH-25F	133	185	56	56	Ф100	Ф35	Ф23	M12
QJH-32F	145	240	63	62	Ф110	Ф45	Ф32	M12
QJH-40F	175	240	74	73	Ф130	Ф50	Ф38	M16

QJH高压截止阀

① 系列代号Series Code：QJH系列
② 压力等级Pressure Grade：H-32MPa
③ 公称通径Nominal Path：6、10、15、20、25、32、40、50、65、80mm
④ 连接形式Joint Model：B-板式、F-法式、NL-内螺纹连接、WL-外螺纹连接
