一、 超声波明渠流量计:明渠流量计品种很多，常见的有堰式明渠流量计和槽式明渠流量计两大类。可以用于非满管状敞开渠道测量自由表面自然流的流量仪表。非满管态流动的水路称作明渠,测量明渠中水流流量的称作明渠流量计(open channel flowmeter)。明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。明渠流量计应用场所有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。
超声波明渠流量计主要部件巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水量，可以比其它形式的仪表，具有更高的可靠性。本仪表选配RS232串口可以接计算机或其它数据采集器，也可以接调制解调器或无线通讯模块，实现有线或无线的远程通讯。
二、主要技术指标及技术参数：
常规量程：20t/h 50t/h 100t/h 400t/h 900t/h 1500t/h 3000t/h
精 度：2.5 - 5级
显示仪表温度：0℃--+60℃
传感器温度：-30℃--+60℃
压 力：自由流
流道形式：巴歇尔槽(三角堰槽、矩形堰槽)
防护等级：IP65
供电电源：220VAC 50HZ
前直 段：1—3米
连接方式：混凝土
显 示：双窗口，8位LED累计流量和4位LED瞬时流量
材质类型：玻璃钢、PVC、不锈钢。 (流量越大，相应增加壁厚)
巴歇尔槽外形尺寸和流量范围：
序号 | 流量范围（吨/小时） | 适用渠道mm | 水位范围（mm） | 临界 淹没度% | ||
Q（min） | Q（max） | >宽×高 | h（min） | h（max） | ||
1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
5 | 9.0 | 903.6 | >600×1000 | 30 | 600 | 0.6 |
6 | 12.6 | 1440.0 | >1000×1200 | 30 | 750 | 0.6 |
三、工作原理：
明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。常用的量水堰槽种类。

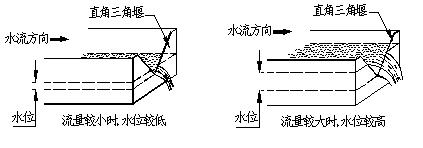

量水堰槽把流量转成液位

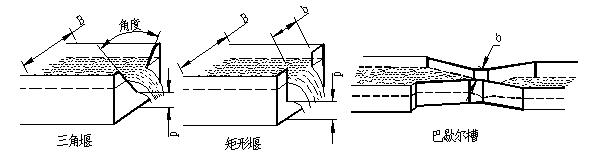

常用的量水堰槽种类
量水堰槽的水位-流量关系可从国家计量检定规程《明渠堰槽流量计》JJG711-90中查。
每种类型的量水堰槽，都有自己的固定水位-流量对应关系。确定水位-流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；矩形堰要有渠道宽B、开口宽b、上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。
超声波测液位原理
本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明）。探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:
H= CT/2 ; 距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式: 环境声速= 331.5 + 0.6×温度
由仪表控制探头发射和接收超声波。按图八的过程转为液位（单位：米）。再通过查水位-流量表，把液位转成流量（单位可以是：升/秒，或立方米/小时）。
水位-流量表是存储在仪表里的一组数据。通过仪表上的按键可以向仪表的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。 “累计流量清零时间”的位置上显示出来。

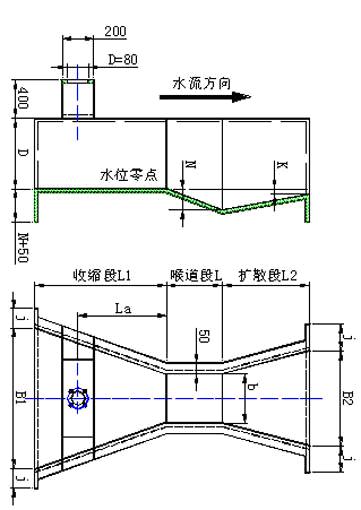

四、外形尺寸：
备注：
1.符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段， L2为扩散段，
2.堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m
3.圆圈位置为探头安装位置示意图
