                          ABS+PC合金料光缆分纤箱

产品名称：

光电转换器品型号：

产品描述 ：

◆符合IEEE 802.3 10Base-T 和100Base-Tx 100Base-Fx标准；

◆传输速率10Mbps和100Mbps自动适应，支持全双工、半双工方式通讯；

◆传输距离0~100Km；

◆光连接头SC、ST可选，工作波长850nm、1310nm、1550nm可选；

◆即插即用无需设置，既可单机使用，也可多机集成于同一机中箱使用；

◆允许使用同一个电源系统。

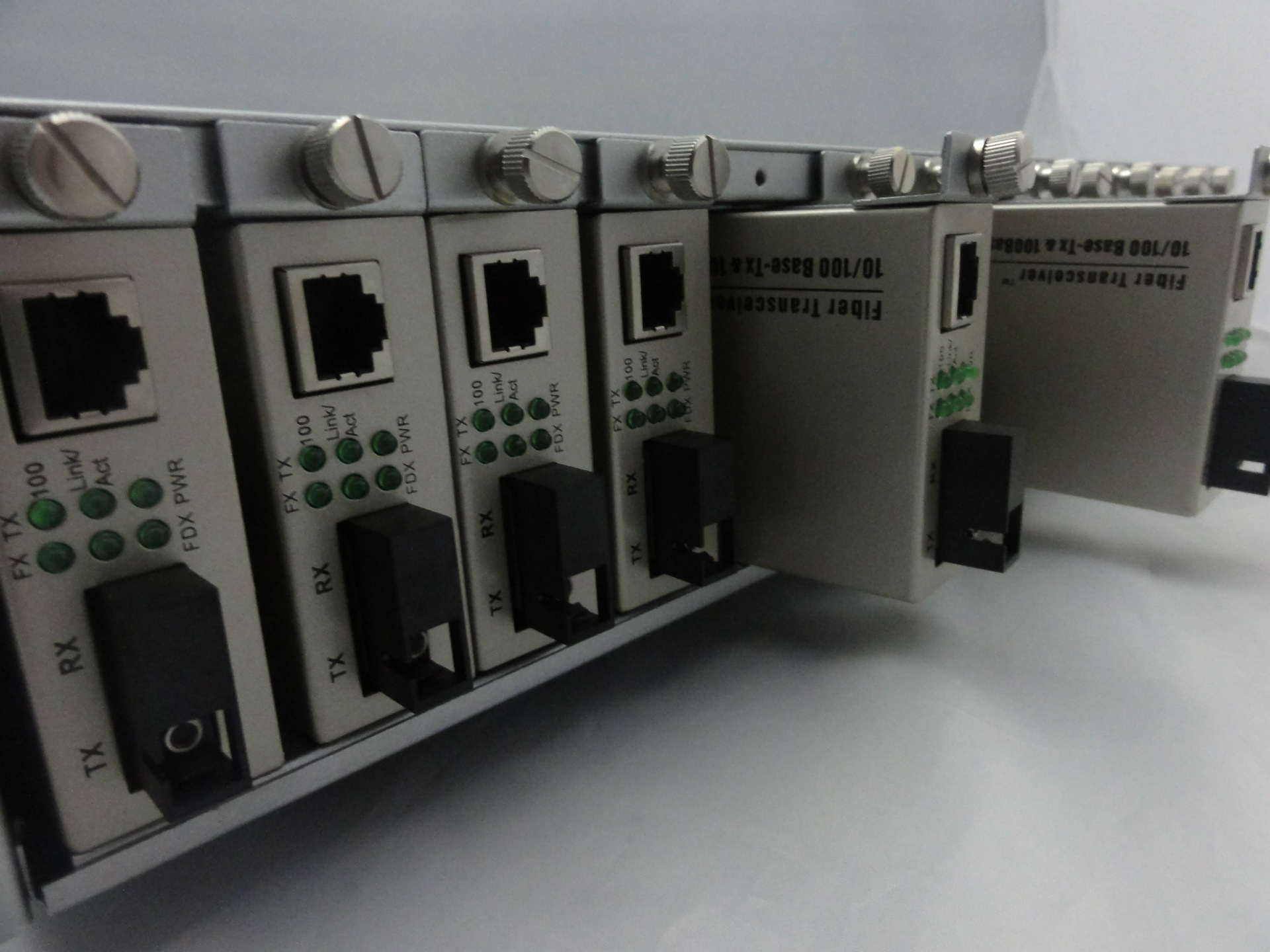

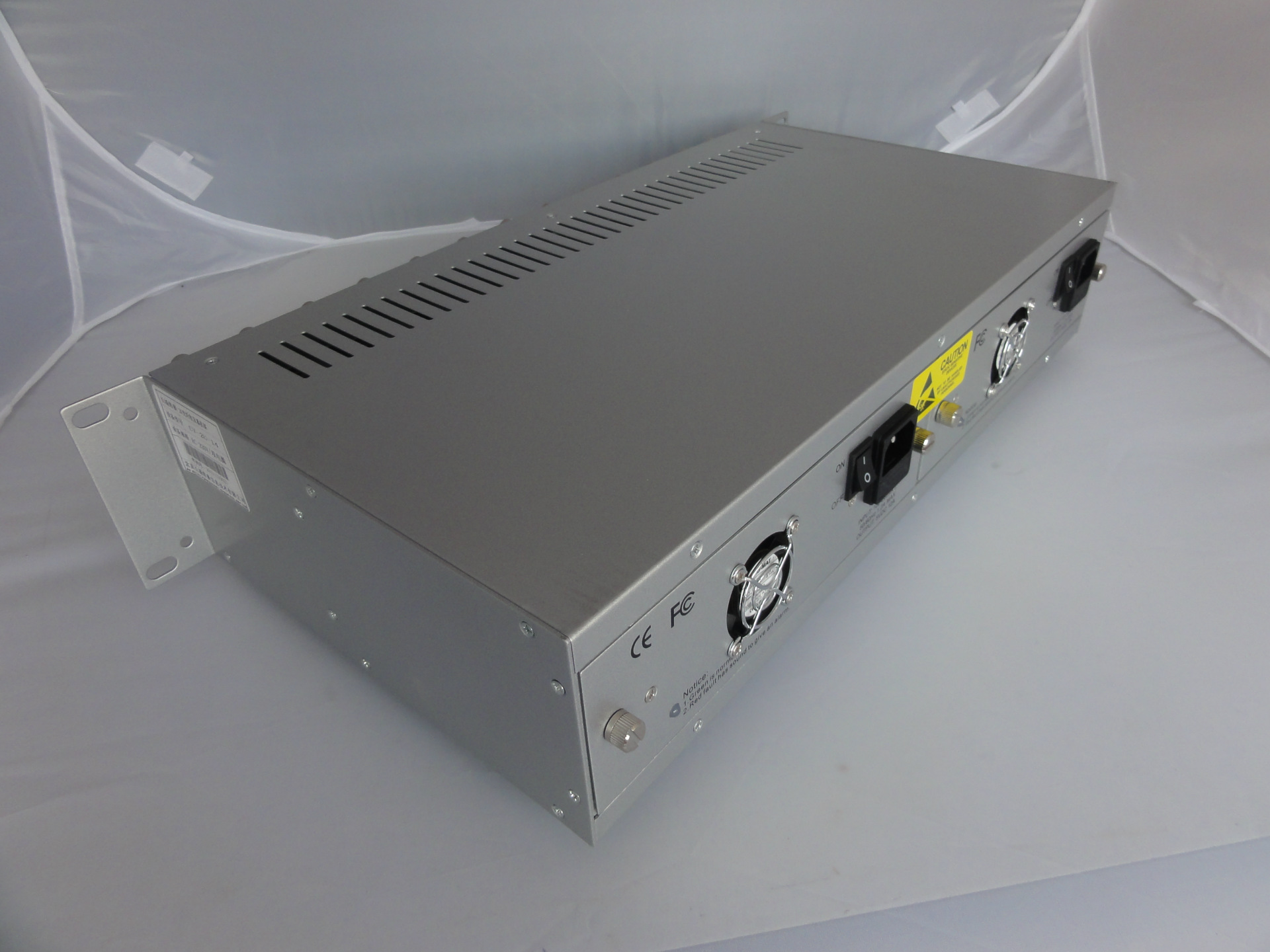

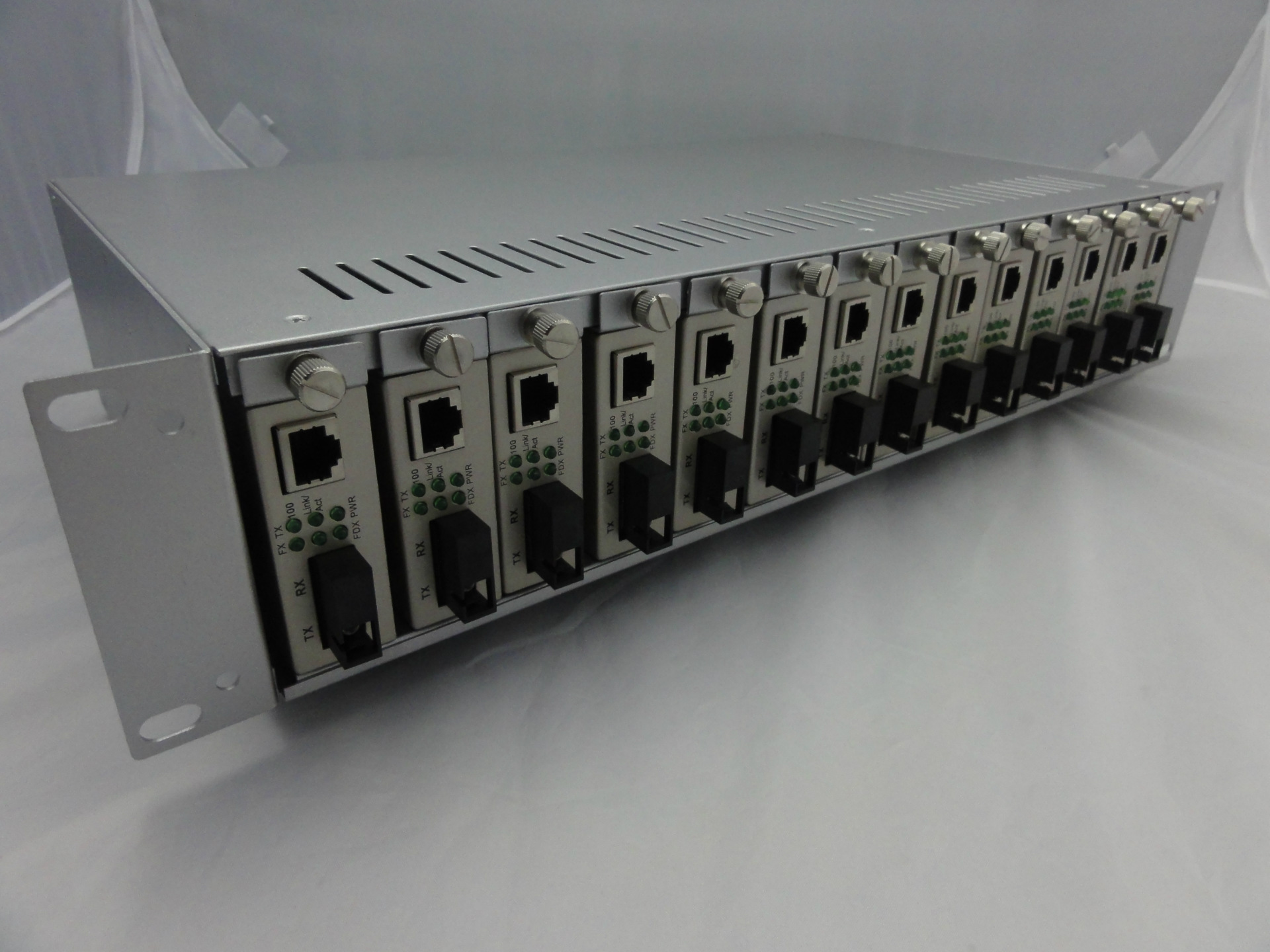

机架是一种高集成度的中心设备，可将zui多14块百兆或千兆的多模及单模卡集中装在一个机架中，统一供电。这样不但减少了连接线，简化了结构，而且便于管理和维护。
本机架可选用单电源或双电源供电方式。采用双电源时二个电源将同时供电，减轻了每个电源的负荷，延长了电源使用寿命。当有一个电源出现故障时，另一个电源又可独立供电，使收发器的工作不致中断。对电源进行维修和更换时不需拔出，也不需从机柜中拆下本机架，只需从机架背面拔出有故障的电源进行维修或更换，使维护极为方便快捷。从而能为光纤以太网络系统提供高可靠性、高容量、高集成度及高性能和经济实用的光纤网络中心解决方案，具有工作稳定、供电容量大、操作方便、易于维护等显著特点。

技术参数：插槽数：14槽电源输入：AC100～260V，50～60HZ直流输出：DC5V纹波：≤50mv噪音：≤50mv电源保护：过压保护，过流保护，短路保护工作温度：0～50℃储存温度：-20℃～70℃相对湿度：5%～95%外型尺寸：485×245×90mm（长×宽×高），19英寸2U高（插卡的技术参数同独立式一样）

一、概述
是一种用来将计算机网络的电信号转换成光信号的光电信号转换器，它的特点是只用光纤就可以同时进行光信号的发送和接收。

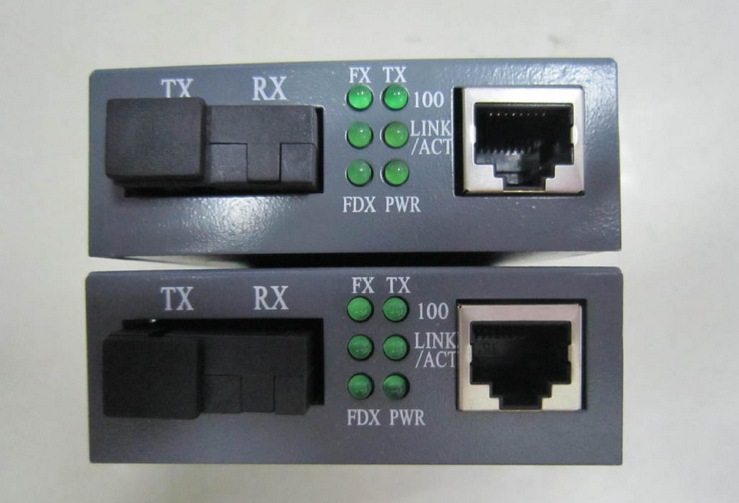

HTB-1100是10／100M自适应双纤双向多模，它*符合IEEE802.3 10BaseT，IEEE802.3u 100BaseTX， 100Base-FX标准。并已通过了*电信设备进网检测，所有技术指标全部达到了入网标准。

双纤双向收发器有1个RJ45接口和1个SC单芯接口，分别用来连接双绞线和光纤。
双纤收发器有6个LED指示灯：POWER、FX 100、TX 100、FX Link／Act、TX Link／Act、Fdx。

二、安装和初始化
请按以下步骤安装双纤双向：
1。将光纤跳线或尾纤从同一根光纤两端的光纤终端盒分别连接到对端的SC口。
2。将UTP跳线从网络设备连接到单纤收发器的RJ45接口，本收发器电口能自适应直通线或交叉线。
3。将电源适配器的DC插头接到的DC插座上，再将电源适配器的AC插头插入AC插座，接通电源，此时的POWER灯亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据所检测到与之对接网络设备的电口状态来决定收发器电口的工作状态。如果检测不到对接设备（例如对接设备未开机等），收发器电口的状态为自适应，即不确定，所以TX LINK和TX 100指示灯均不亮。而光纤口因为已设定为100M全双工状态，所以FX 100和FX FDX指示灯将亮。

三、LED指示灯
双纤双向收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。它们的作用分别如下所述：
PWR：灯亮表示DC5V电源适配器工作正常；
FX 100：灯亮表示光纤传输速率为100Mbps；
FX Link／Act：灯常亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；
Fdx：灯亮表示光纤以全双工方式传输数据；
TX 100：灯亮表示双绞线传输速率为100Mbps；
灯不亮表示双绞线传输速率为10Mbps；
TX Link／Act：灯常亮表示双绞线链路连接正确；灯闪亮表示双绞线中有数据在传输。
四、光纤部分参数
              HTB-1100         HTB-1100S
光纤接口   SC   SC
光纤类型   多模   单模
中心波长   1310nm           1310／1550nm
传输距离   2公里            25公里
zui小发送功率  -16.0dBm          -8.0dBm
zui大发送功率  -8.0dBm           -3.0dBm
接收灵敏度  ＜-30dBm           ＜-33dBm
允许链路损耗  14.0dBm  25.0dBm
光纤接口:SC
光纤类型:单模
中心波长:1310／1550nm
传输距离:60公里
zui小发送功率:-5.0dBm
zui大发送功率:0dBm
接收灵敏度:＜-38dBm
允许链路损耗:33.0dBm
五、技术参数
标准：IEEE 802.3 10BaseT， IEEE 802.3u
100Base-TX， 100Base-FX
接口：双绞线： RJ45
光纤：SC（单芯）
LED：PWR，FX 100，FX Link／Act，
FDX，TX 100，TX Link／Act
传输速率：双绞线：10Mbps，100Mbps
光纤：100Mbps
双工方式：全双工或半双工
双绞线：5类，5E类
光纤:多模：50／125，62.5／125＆micro；m
单模：8／125，8.3／125，8.7／125，9／125＆micro；m
电源：交流220V（165-260V），50Hz
直流：5V，1A
环境温度：0 ～ 50℃
存储温度：-20 ～ 70℃
湿度：5％ ～ 90％
体积：26×71×93mm（高×宽×长）

光模块

具体描述：

• 符合GBIC Rev5.5标准

• 符合ANSI X3TII光纤通道标准

• 75欧AC耦合PECL终端匹配

• 可热拔插

• 工作电压：+3.3V

• 支持串行ID识别功能

• 数据连接速度高达622M/s

• 工作温度：0℃~70℃
