立式管道油泵YG

立式管道油泵YG型系ISG型系列单级单吸管道离心泵扩展，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。

【YG型立式管道油泵】产品：

【立式管道油泵YG型】产品特点：

1．泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用.
2.叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低.
3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4．安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.
6.可根据管路布置的要求采用泵的竖式和横式安装。

【立式管道油泵YG型】型号意义：

【立式管道油泵YG型】产品简介：

YG型立式管道油泵系ISG型系列单级单吸管道离心泵扩展，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高效节能、噪音低、性能可靠等优点。符合国家机械部JB/T5305 8-93的标准要求。产品按IS02858标准设计制造.该系列产品全部采用国家标准防爆电机,其防爆等级为DIIBT4、防护等级IP54，叶轮采用优质黄铜铸而成，9 3年通过国家机械工业部管道泵产品统检合格。

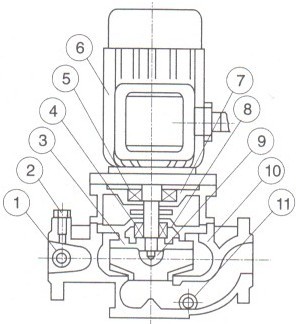

【YG型立式管道油泵】结构图：

	1	取压塞	YG型结构说明： 1．本结构适用于输送不含固体颗粒的介质，温度为-20℃-+120℃的油类 2.所输送油类介质温度T>120℃或含有微量颗粒时，可选 择高温结构或化工泵结构。
	2	排气阀
	3	叶轮
	4	机械密封
	5	轴承
	6	电机
	7	联体窿
	8	挡水圈
	9	叶轮螺母
	10	泵体
	11	放水阀

【YG型立式管道油泵】工作条件：

1.吸入压力<1.0 M P a，或泵系统zui高工作压力<1．6 MP a，即泵吸入口压力+泵扬程<1．6 MP a、泵静压试验压力为2.5 M P a，订货时请注明系统工作压力。泵系统工作压力大于1.6 MPa BU应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40 ℃，相对湿度<9 5％。
3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。
    注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。

【YG型立式管道油泵】型谱图：

【YG型立式管道油泵】管道连接方式：

横式抽送水用	单段横式配装	多段竖式配装
多段横式配装	竖式抽送水用	单段竖式配装

【YG型立式管道油泵】安装方式：

一、硬性连接：

1.直接安装	2.联接板安装
1.进口阀门 2.直管 3.弯管 4.直管 5.直管 6.弯管 7.直管 8.出口阀门	1.进口阀门 2.直管 3.弯管 4.直管 5.联接板 6.直管 7.弯管8.直管9.出口阀门

二、柔性连接：

1.联接板，加隔振器安装	2.联接板，加隔振垫安装
1.进口阀门  2.柔性接头  3.弯管  4.直管  5.联接板 6.隔振器 7.直管 8.弯管 9.柔性接头 10.出口阀门	1.进口阀门 2.柔性接头3.直管4.联接板 5.隔振垫 6.直管 7.出口阀门

【YG型立式管道油泵】安装尺寸图：
