电动陶瓷排渣阀PZ941TC电动陶瓷排渣闸阀/电动耐磨陶瓷排渣阀适合用于液、固混合介质，特殊的结构设计，排渣效果非常好，阀体内不积渣，关闭严密。闸板、阀座密封面材料均采用陶瓷制造，提高了耐磨性和耐腐性，大大延长了阀门使用寿命。

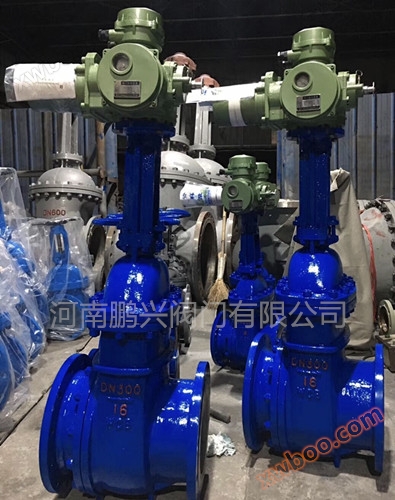

产品名称：PZ941TC电动陶瓷排渣闸阀
：
电动陶瓷排渣阀PZ941TC电动陶瓷排渣闸阀/电动耐磨陶瓷排渣阀/电动耐磨陶瓷排渣闸阀/电动陶瓷排渣法兰闸阀适合用于液、固混合介质，特殊的结构设计，排渣效果非常好，阀体内不积渣，关闭严密。闸板、阀座密封面材料均采用陶瓷制造，提高了耐磨性和耐腐性，大大延长了阀门使用寿命。该阀门适用于电力、石化、冶金、矿山、输煤厂、水泥厂、水处理厂等行业，尤其适用于磨损严重的灰浆、灰渣管路输送系统。
电动陶瓷排渣闸阀的闸板、阀座密封面材料均采用结构陶瓷制造，可耐磨损、腐蚀和抗高温蠕变、抗热震性，实现延长使用寿命且免维护。强制密封的楔式排渣阀，可实现进口强制又向密封，在介质颗料粒径不大于50mm的强冲刷条件下，可实现延长使用寿命。流阻小、开启力大。
特点：
1、体积小，重量轻；
2、敞开的通道，可以防止介质在阀腔内沉积；
3、流阻小；
4、安装维修方便；
5、耐磨性、耐腐性及密封性可大大延长了阀门的寿命；
6、出口部位采用流线型设计，可以有效防止积渣；
7、启闭灵活，密封性能好；
8、闸板、阀座、密封面材料采用结构陶瓷制造，耐磨损、耐腐蚀、抗高温蠕变热震性，可实现延长寿命免维护
9、采用手动、气动和电动等传动方式。
主要零部件材料：
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 右阀体 | WCB | 8 | 阀盖 | WCB |
2 | 左阀体 | WCB | 9 | 填料 | 石墨 |
3 | 闸板 | WCB+结构陶瓷 | 10 | 支架 | WCB |
4 | 阀座 | 结构陶瓷 | 11 | 填料压板 | WCB |
5 | 阀杆 | 2Cr13 | 12 | 轴承 | 柔性石墨 |
6 | 螺栓 | 25# | 13 | 阀杆螺母 | 青铜 |
7 | 螺母 | 25# | 14 | 电动装置 | 组合件 |
应用规范：
设计与制造 | GB/T 12224 | |
连接端尺寸 | 结构长度 | GB/T 12221 |
法兰尺寸 | GB/T 9113.1 | |
检验与试验 | GB/T 9092 | |
材料 | 碳钢 | GB/T 12229 |
不锈钢 | Gb/T 12230 | |
标志 | Gb/T 12220 | |
供货 | Gb/T 12252 | |
主要外形和连接尺寸：
DN | PN(Mpa) | L | D | D1 | C | H | n-d |
50 | 1.6 | 250 | 165 | 125 | 20 | 335 | 4-Φ18 |
80 | 280 | 200 | 160 | 20 | 510 | 8-Φ18 | |
100 | 300 | 220 | 180 | 22 | 685 | 8-Φ18 | |
125 | 325 | 250 | 210 | 22 | 730 | 8-Φ18 | |
150 | 350 | 285 | 240 | 24 | 790 | 8-Φ22 | |
200 | 400 | 340 | 295 | 24 | 885 | 12-Φ22 | |
250 | 450 | 405 | 355 | 26 | 1015 | 12-Φ26 | |
300 | 500 | 460 | 410 | 28 | 1190 | 12-Φ26 | |
350 | 550 | 520 | 470 | 30 | 1350 | 16-Φ26 | |
400 | 600 | 580 | 525 | 32 | 1460 | 16-Φ30 |
2.5Mpa：
DN | PN(Mpa) | L | D | D1 | C | H | n-d |
50 | 2.5 | 250 | 165 | 125 | 20 | 345 | 4-Φ18 |
80 | 280 | 200 | 160 | 24 | 520 | 8-Φ18 | |
100 | 300 | 235 | 190 | 24 | 695 | 8-Φ22 | |
125 | 325 | 270 | 220 | 26 | 755 | 8-Φ26 | |
150 | 350 | 300 | 250 | 28 | 810 | 8-Φ26 | |
200 | 400 | 360 | 310 | 30 | 955 | 12-Φ26 | |
250 | 450 | 425 | 370 | 32 | 1100 | 12-Φ30 | |
300 | 500 | 485 | 430 | 34 | 1240 | 16-Φ30 | |
350 | 550 | 555 | 490 | 38 | 1410 | 16-Φ33 |
河南鹏兴阀门有限公司 主要生产销售【电动陶瓷排渣阀PZ941TC电动陶瓷排渣闸阀/电动耐磨陶瓷排渣阀/电动耐磨陶瓷排渣闸阀/电动陶瓷排渣法兰闸阀】，公司始终遵循“以科技为先导，以品质为保证，以诚信为准则，以服务为目标”的经营理念，秉持“*适应和满足市场”的原则，恪守“诚信为本，追求”的信念，坚持追求优良品质，精益求精，快速务实，努力为新老客户提供可靠的产品与服务，为客户创造价值。
