H42X铸钢法兰底阀H42H铸钢底阀/碳钢升降式底阀实际上是止回阀的一种，起着防止水倒流的作用。主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。
产品名称：H42X铸钢法兰式底阀H42H
：
H42X铸钢法兰底阀H42H铸钢底阀/碳钢升降式底阀/井底阀/水泵底阀/吸水阀/抽水底阀实际上是止回阀的一种，起着防止水倒流的作用。是一种节约能源的阀，一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水口和加强筋，起到了不易堵塞，主要应用在抽水的管路上、水道和支承的作用，口径有单瓣、双瓣、多瓣型，有法兰连接和螺纹连接。原理与止回阀一样。主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。
性能规范：
型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
强度（水）MPa | 密封（水）MPa | ||||
H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
零件材料：
零件名称 | 材料 |
阀体、阀盖、阀瓣 | 铸钢 |
密封圈 | 橡胶 |
垫片 | 石棉板 |

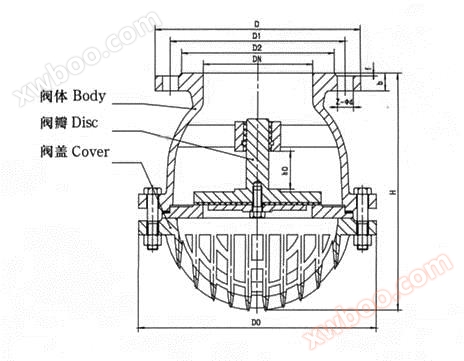

连接尺寸：
型号 | 公称通径DN（mm） | 尺寸（mm） | |||||||
D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | ||
H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | |
80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | |
125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | |
200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | |
300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | |
河南鹏兴阀门有限公司 主要生产销售【H42X铸钢法兰底阀H42H铸钢底阀/碳钢升降式底阀/井底阀/水泵底阀/吸水阀/抽水底阀】，公司始终遵循“以科技为先导，以品质为保证，以诚信为准则，以服务为目标”的经营理念，秉持“*适应和满足市场”的原则，恪守“诚信为本，追求”的信念，坚持追求优良品质，精益求精，快速务实，努力为新老客户提供可靠的产品与服务，为客户创造价值。
※※※ 鹏搏求发展，兴业创未来！※※※
本文中所有文字、数据、图片仅供参考。
