产品型号： GM
产品特点： GM型高真空(压力)隔膜阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
GM高真空隔膜阀
| ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| CONSTRUCTION FIGHTS（mm） | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||

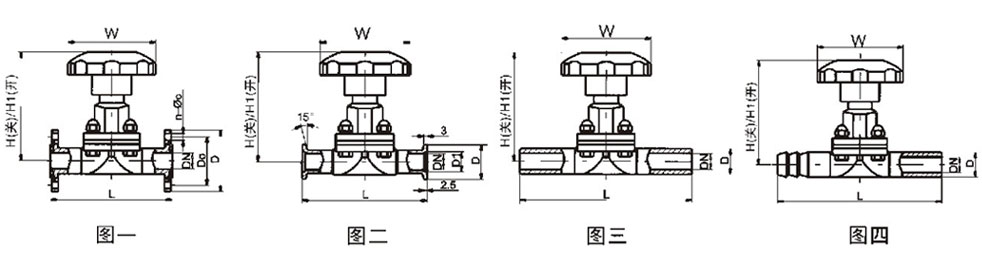

GM活套法兰连接（GB6070）（图一）
Model
型号 DN Do D n-φc W H/H1 L GM-10 10 40 55 4-φ6.6 65 89/99 75 GM-16 16 45 60 4-φ6.6 80 89/99 108 GM-20 20 50 65 4-φ6.6 80 91/102 118 GM-25 25 55 70 4-φ6.6 80 110/123 120 GM-32 32 70 90 4-φ9 80 129/138 146 GM-40 40 80 100 4-φ9 120 139/159 150 GM-50 50 90 110 4-φ9 120 159/186 180
GM快卸法兰连接（GB4982）（图二）
Model
型号 DN D1 D W H/H1 L GM-10 10 12.2 30 65 89/99 75 GM-16 16 17.2 30 80 89/99 108 GM-20 20 26.2 40 80 91/102 118 GM-25 25 26.2 40 80 110/123 120 GM-32 32 34.2 55 80 129/138 146 GM-40 40 41.2 55 120 139/159 150 GM-50 50 52.2 75 120 159/186 180
GMI型焊接管连接（图三）
Model
型号 DN D W H/H1 L GM-10 10 17 65 89/99 75 GM-25 25 32 80 110/123 120 GM-40 40 45 120 139/159 150 GM-50 50 57 120 159/186 180
GMII型焊接管连接（图四）
Model
型号 DN D W H/H1 L GM-10 10 17 65 89/99 75 GM-25 25 32 80 110/123 120 GM-40 40 45 120 139/159 150 GM-50 50 57 120 159/186 180
